Αγωγός: Nicr/Nial
Κατασκευή: 16awg
Ζευγάρια: 8
Ζευγάρι που στρίβεται: ναι
Μόνωση: PVC
ΕΙΝΑΙ: Al-Pet + καλώδιο αγωγών
OS: Al-Pet + καλώδιο αγωγών
Τεθωρακισμένο: Ανοξείδωτο που πλέκεται
Σακάκι: PVC
Τύπος: πολυ καλώδιο θερμοηλεκτρικών ζευγών ζευγαριού

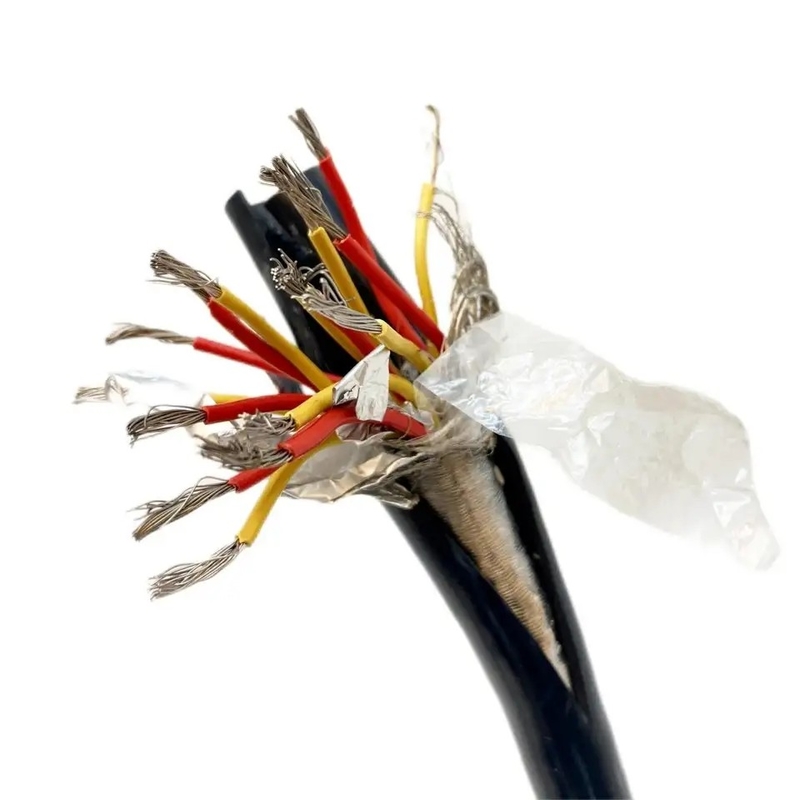

Σας ευχαριστώ για την παροχή των λεπτομερειών για τα 8 ζευγάρια που στρίβονται, προστατευμένο, θωρακισμένο καλώδιο αισθητήρων θερμοηλεκτρικών ζευγών.
Αυτό το καλώδιο σχεδιάζεται συγκεκριμένα για τη χρήση με τα θερμοηλεκτρικά ζεύγη τύπων Κ, τα οποία χρησιμοποιούνται συνήθως στις εφαρμογές μέτρησης και ελέγχου θερμοκρασίας. Το καλώδιο έχει οκτώ ζευγάρια των αγωγών, κάθε ένας φιαγμένος από Nicr/Nial με μια κατασκευή AWG 16, που παρέχει την άριστες αγωγιμότητα και τη σταθερότητα στη μέτρηση θερμοκρασίας.
Κάθε ζευγάρι των αγωγών είναι στριμμένο για να μειώσει τη λογομαχία και να βελτιώσει την ποιότητα σημάτων. Το υλικό μόνωσης χρησιμοποιούμενο είναι PVC, το οποίο παρέχει την άριστες ηλεκτρικές μόνωση και την αντίσταση στις υψηλές θερμοκρασίες. Το καλώδιο έχει (εσωτερική ασπίδα) αποτελείται από το καλώδιο αγωγών Al-PET+, που παρέχει την άριστη προστασία EMI/RFI, εξασφαλίζοντας ότι το σήμα παραμένει καθαρό και σταύλος ακόμη και παρουσία της εξωτερικής ηλεκτρομαγνητικής παρέμβασης.
Το καλώδιο προστατεύεται περαιτέρω με ένα OS (εξωτερική ασπίδα) φιαγμένο από καλώδιο αγωγών Al-PET+, το οποίο παρέχει την πρόσθετη προστασία EMI/RFI, που ελαχιστοποιεί την παρέμβαση θορύβου και που εξασφαλίζει σαφήνεια σημάτων. Το καλώδιο είναι θωρακισμένο με ένα πλεγμένο ανοξείδωτο τεθωρακισμένο, το οποίο παρέχει τη μηχανική προστασία στους αγωγούς και εξασφαλίζει τη διάρκεια του καλωδίου.
Το σακάκι αποτελείται από το PVC, το οποίο παρέχει την πρόσθετη μηχανική προστασία στους αγωγούς. Το καλώδιο εκτιμάται ως καλώδιο θερμοηλεκτρικών ζευγών πολυ-ζευγαριού, το οποίο σημαίνει ότι είναι κατάλληλο για τη χρήση στις εφαρμογές θερμοηλεκτρικών ζευγών όπου τα πολλαπλάσια σήματα πρέπει να διαβιβαστούν.
αυτά τα 8 ζευγάρια που στρίβονται, προστατευμένο, θωρακισμένο καλώδιο αισθητήρων θερμοηλεκτρικών ζευγών είναι ένα αξιόπιστο, υψηλής απόδοσης καλώδιο που μπορεί να χρησιμοποιηθεί σε ποικίλες βιομηχανικές εφαρμογές όπου σήμα
Πάτρικ Dingzun Cable:
αυτά τα 8 ζευγάρια που στρίβονται, προστατευμένο, θωρακισμένο καλώδιο αισθητήρων θερμοηλεκτρικών ζευγών είναι ένα αξιόπιστο, υψηλής απόδοσης καλώδιο που μπορεί να χρησιμοποιηθεί σε ποικίλες βιομηχανικές εφαρμογές όπου η ακεραιότητα και η ακρίβεια σημάτων στη μέτρηση θερμοκρασίας είναι κρίσιμες. Ο συνδυασμός υψηλής ποιότητας υλικών του, το προστατευτικό κάλυμμα, και το τεθωρακισμένο το κάνουν μια άριστη επιλογή για τη χρήση στα σκληρά περιβάλλοντα όπου το καλώδιο μπορεί να εκτεθεί στη μηχανικές πίεση και τη ζημία.
| ΘΩΡΑΚΙΣΜΕΝΟ ΚΑΛΩΔΙΟ |
| |
|
|
|
|
|
|
|
|
| ΖΕΥΓΑΡΙΑ |
ονομαστική διάμετρος αγωγών |
ονομαστικό πάχος μόνωσης |
εσωτερικό πάχος |
εσωτερική διάμετρος |
διάμετρος χάλυβα τεθωρακισμένων |
Πάχος Jacjet |
Μέγιστο. Γενική διάμετρος |
κατ' εκτίμηση βάρος |
| ζευγάρια |
χιλ. |
χιλ. |
χιλ. |
χιλ. |
χιλ. |
χιλ. |
χιλ. |
Kg/Km |
| 2(0) |
0,9 |
0,3 |
0,8 |
5.7 |
0,9 |
1.3 |
10.1 |
200 |
| 5 |
0,9 |
0,3 |
1 |
9.4 |
0,9 |
1.4 |
14.1 |
370 |
| 10 |
0,9 |
0,3 |
1.1 |
13 |
1.25 |
1.5 |
18.6 |
610 |
| 20 |
0,9 |
0,3 |
1.2 |
16.8 |
1.25 |
1.6 |
22.7 |
930 |
| 30 |
0,9 |
0,3 |
1.4 |
19.9 |
1.6 |
1.7 |
26.7 |
1390 |
| 50 |
0,9 |
0,3 |
1.6 |
25.4 |
1.6 |
1.9 |
32.6 |
1940 |
| 100 |
0,9 |
0,3 |
1.9 |
35.5 |
2 |
2 |
44.1 |
3700 |
| ΠΡΟΣΤΑΤΕΥΜΕΝΟΣ |
|
|
|
|
|
|
|
|
| 2(0) |
0,9 |
0,3 |
0,8 |
6.2 |
0,9 |
1.3 |
10.6 |
220 |
| 5 |
0,9 |
0,3 |
1 |
9.9 |
0,9 |
1.4 |
14.6 |
380 |
| 10 |
0,9 |
0,3 |
1.1 |
13.5 |
1.25 |
1.5 |
19.1 |
630 |
| 20 |
0,9 |
0,3 |
1.2 |
17.3 |
1.25 |
1.6 |
23.2 |
955 |
| 30 |
0,9 |
0,3 |
1.4 |
20.4 |
1.6 |
1.7 |
27.2 |
1415 |
| 50 |
0,9 |
0,3 |
1.6 |
25.9 |
1.6 |
1.9 |
33.1 |
2000 |
| 100 |
0,9 |
0,3 |
1.9 |
36 |
2 |
2 |
44.6 |
3750 |
| ΜΗ-ΘΩΡΑΚΙΣΜΕΝΟΣ ΚΑΛΩΔΙΟ |
| |
|
|
|
|
|
|
|
|
| ζευγάρια |
ονομαστική διάμετρος αγωγών |
περιοχή τμημάτων |
πάχος μόνωσης |
πάχος σακακιών |
Μέγιστο. Γενική διάμετρος |
κατ' εκτίμηση βάρος |
| ζευγάρια |
χιλ. |
mm2 |
χιλ. |
χιλ. |
χιλ. |
Kg/Km |
| Μη-ΠΡΟΣΤΑΤΕΥΜΕΝΟΣ |
|
|
|
|
|
|
|
|
| 2(0) |
0,9 |
0,64 |
0,3 |
1.3 |
5.7 |
45 |
| 5 |
0,9 |
0,64 |
0,3 |
1.4 |
9.4 |
115 |
| 10 |
0,9 |
0,64 |
0,3 |
1.5 |
13 |
205 |
| 20 |
0,9 |
0,64 |
0,3 |
1.6 |
16.8 |
380 |
| 30 |
0,9 |
0,64 |
0,3 |
1.7 |
19.9 |
570 |
| 50 |
0,9 |
0,64 |
0,3 |
1.9 |
25.4 |
920 |
| 100 |
0,9 |
0,64 |
0,3 |
2 |
35.5 |
1820 |
| ΠΡΟΣΤΑΤΕΥΜΕΝΟΣ |
|
|
|
|
|
|
|
|
| 2(0) |
0,9 |
0,64 |
0,3 |
1.3 |
6.2 |
50 |
| 5 |
0,9 |
0,64 |
0,3 |
1.4 |
9.9 |
125 |
| 10 |
0,9 |
0,64 |
0,3 |
1.5 |
13.5 |
215 |
| 20 |
0,9 |
0,64 |
0,3 |
1.6 |
17.3 |
390 |
| 30 |
0,9 |
0,64 |
0,3 |
1.7 |
20.4 |
580 |
| 50 |
0,9 |
0,64 |
0,3 |
1.9 |
25.9 |
940 |
| 100 |
0,9 |
0,64 |
0,3 |
2 |
36 |
1850 |
